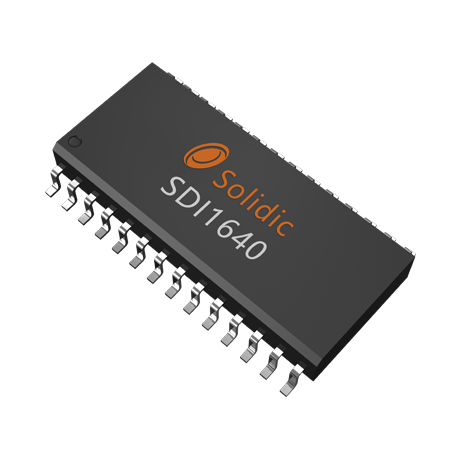

LED驅動操控專用電路,內部集成有MCU 數字接口、數據鎖存器、LED 高壓驅動、鍵盤掃描等電路。該產品性能優良,質量可靠、穩定性好、抗攪擾能力強、。選用SOP28的封裝方式。首要應用于VCR、VCD、DVD、電子秤及家庭影院等產品的顯現屏驅動。
數碼驅動IC首要特點
①選用CMOS工藝,作業電壓范圍5V左右;
②多種顯現模式(10 段×7 位 ~ 13段×4 位);
③最大支撐矩陣按鍵10×2 ;
④輝度調節電路(占空比 8級可調);
⑤串行接口(CLK,STB,DIO);
⑥ 振動方式:內置RC振動 ;
⑦ 內置上電復位電路 ;
⑧內置數據鎖存電路 ;
⑨ 抗攪擾能力強 ;
⑩ 封裝:SOP28貼片封裝。
值得留意的是:
1、數碼管無論是共陽極仍是共陰極的,SEG引腳只能接LED的陽極,GRID只能接LED的陰極,不可反接;
2、1628比較讓人忽略的是它的按鍵復用功用,如果主IC引腳不夠用的話能夠用1628復用引腳。這兒SEG1/KS1-SEG10/KS10是顯現和按鍵掃描復用的。如圖,顯現需要D1亮,D2滅,需要讓SEG1為“0”,SEG2為“1”狀況,如果S1,S2一起被按下,相當于SEG1,SEG2被短路,這時D1,D2都被點亮,這樣能夠節約I/O口;
3、VDD、GND之間濾波電容在PCB板布線應盡量靠近TM1628芯片放置,加強濾波效果,一起加一個電解電解電容和瓷片電容來濾除高低頻;
4、在DIO、CLK、STB串行口上下拉三個100pF電容,這樣能夠降低對通訊口的攪擾,增強穩定性;一起加三個上拉電阻。
