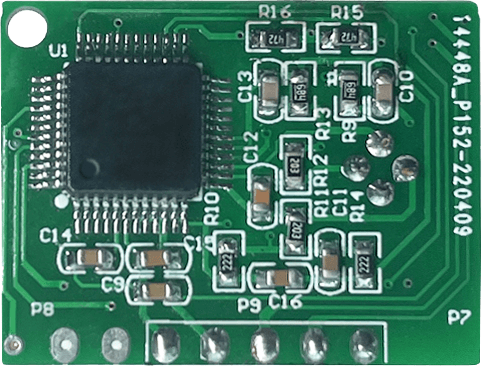

基于SDI5229實現的測溫模塊可以快速測量人體和物體溫度,支持標準IIC、UART通訊,模塊可直接輸出可用的數字信號給主機,其外圍器件簡單,供電范圍寬,體積小,可以快速的作為從設備進行開發。
有人體和物體兩種測量模式,其參數如下:
測溫范圍:人體33~42.5℃,物體溫度0~100℃
測量分度:0.1℃
測量精度:±0.2℃
測量時間:<1S
測量距離: 1-5cm
待機功耗低:可以達到4uA@3.3v以下
供電方便:支持2.4V~5.0V供電

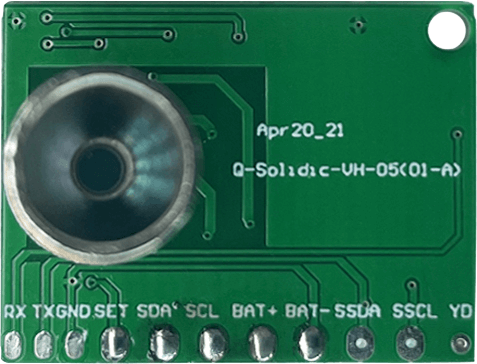

通訊接口支持IIC或者UART,其腳位如下
當使用IIC控制時,與主機連接共需要五根線,分別是:VDD/GND/SDA/SCL/SET
當使用UART控制時,與主機連接共需要五根線,分別是:VDD/GND/RX/TX/SET
● 有無接觸測溫需求的應用設備
產品名稱 |
測溫模塊 |
工作電壓 |
2.4V~5V |
測量范圍 |
體溫模式:33~42.5℃ 物體模式:0~100℃ |
測量精度 |
±0.2℃ |
測量距離 |
1-5CM |
分辨率 |
0.1℃ |
測量模式 |
人體模式/物體模式 |
工作環境 |
溫度:16~32℃ 濕度:≤85%RH |
存儲環境 |
溫度:-20~50℃ 濕度:≤90%RH |
