電子血壓計原理是采用示波法。血壓通常是由收縮壓力(最高壓力)和舒張壓力(最低血壓)如120/80mmHg來表示. 血壓計是由氣泵、臂(腕)帶及壓力感應器等部件組成。測量部位是上臂或腕部的動脈壓力。
工作原理:由氣泵將臂(腕)帶加壓至足以切斷動脈血流,然后緩緩放氣。當臂(腕)帶的的壓力與心臟收縮壓力相等時,血液將通過臂(腕)帶,此時便能聽到血液流過的聲響。當血液流通那一瞬間的壓力值,稱之為收縮壓力(最高血壓);繼續放氣,直至聽不到血液流過的聲響,這是因?yàn)檠嚎梢栽趧用}血管中自由流過。當聲音消失的那一瞬間的壓力稱之為舒張壓力(最低血壓)。將其最高血壓值與最低血壓值記錄下來,用120/80mmHg方式表示。
我司研發的SDI5229TS芯片內置3通道24位Sigma-Delta高精度低電壓24位ADC、4COM*20SEG液晶驅動、30K 字節 Flash、768 字節RAM等外設,能夠滿足額血壓計方案的數據采集、數據存儲以及數據顯示的要求。
壓力傳感器:MPS20N系列表壓傳感器

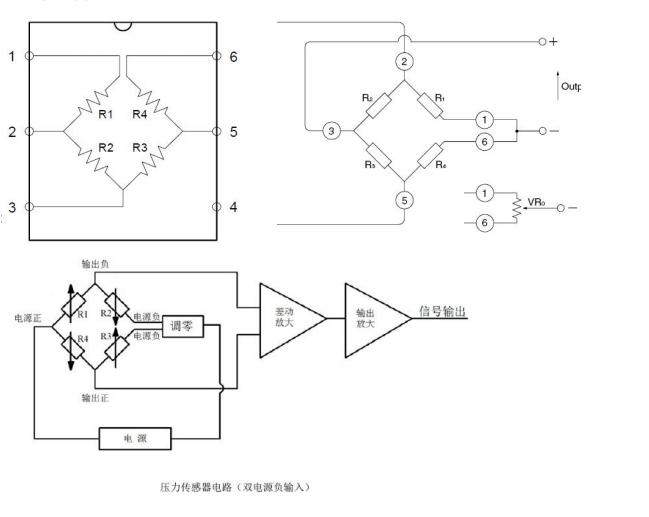

參考電路:

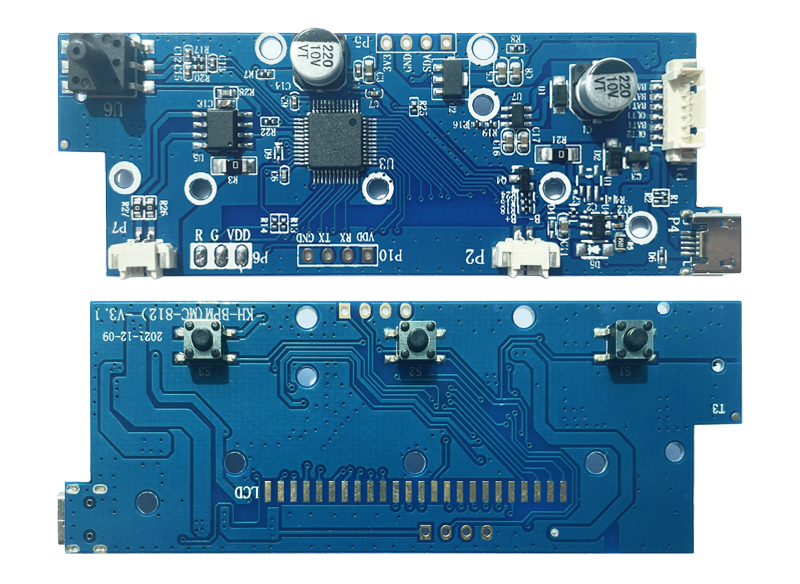

實物圖:
電氣參數:
參數 |
典型值 |
恒壓供電 |
5V |
恒流供電 |
1mA |
量程 |
40KPa |
橋臂電阻 |
5kΩ |
零點輸出范圍 |
0mV |
滿量程輸出范圍20KPa |
50mV |
零點輸出溫度系數 |
0.5%FS/℃ |

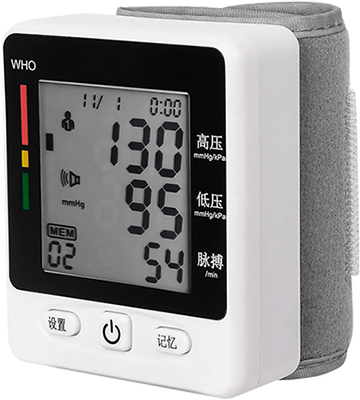

● 測量范圍:0mmHg-290mmHg
● 測量分度:1mmHg
● 測量精度:靜態壓力±3mmHg,脈搏5%
● 2用戶32組測量記錄存儲
● 電量顯示功能
● 語音播報功能
● 高壓報警功能
● 液晶+背光顯示
● 無操作自動關機功能
● 按鍵開機/測量
