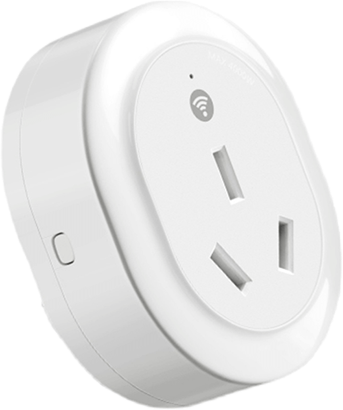

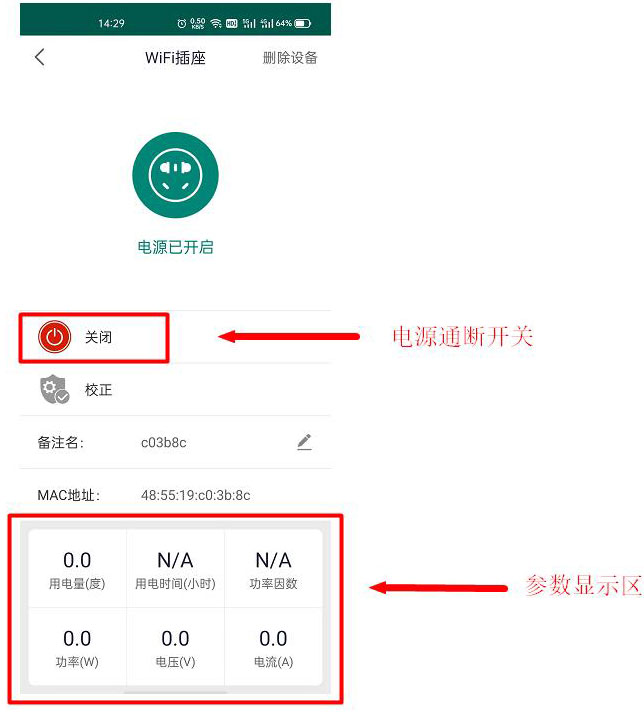

本方案采用SDI5229CSS+SDI7759B+ESP8266設計開發。SDI7759B是一款高精度低成本電能IC,能測量交流電壓有效值、電流有效值、有功功率、累計電量等多種交流電參數。SDI5229CSS是一款增強型51內核MCU。ESP8266一款專用WIFI芯片,穩定性好,易開發 。配合本公司開發的計量插座APP可以實現遠程在線查看電能參數,遠程開關電源。
用戶用電量:指連接在計量插頭上的用電器使用的總電能;
當前電壓:指當前用戶家里接入電網的電壓(正常為220V左右);
當前電流:指當前接在計量插頭上的用電器的總電流;
當前功率:指當前接在計量插頭上的所有用電器的總功率;
● 工作電壓極限范圍:85V-265V
● 額定電壓:220V
● 額定電流:10.00A
● 額定功率:2500.0W
● 輸入頻率:50Hz±5%
● 計量精度: 1級
● 工作溫度:-10~60℃;儲存濕度:≤85% RH
1、高精度:測量精度高達1%,達到國家電表1級計量標準
2、應用靈活:本產品的端子版可將計量電路及顯示創新性的集成在插頭上使得本品極易改裝到一些沒有計量功能的插座或者電器產品上。
3、多功能:能檢測多種交流電參數,精度高,并具備WIFI聯網功能,可使用手機遠程查看電能數據也能遠程開關插座電源。
