方案簡介

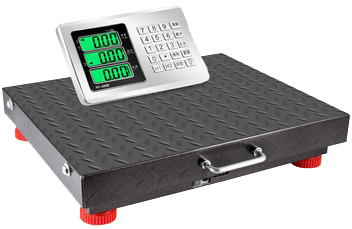

本方案使用 24 位 ADC 芯片 SDI0809 或 SDI0819,搭配 51 單片機 SDI5216,在傳統的電子秤上增加了無線通訊功能,實現秤體和窗體分離,傳輸距離達 20~50 米,能用于計價和計重方案。發射端還具有藍牙廣播連接手機的功能,配合一款收銀APP(銀秤通)可以實現手機替代接收表頭的功能,更加方便靈活。
方案特點
◆ 工作在2400MHz~2483.5MHz ISM頻段集收發一體
◆ 增加BLE藍牙廣播功能(連接手機)
◆ 穩定性好,片內自動生成報頭和 CRC 校驗碼
◆ 支持2Mbps, 1Mbps, 250Kbps三種數據速率
◆ 傳輸距離比較遠,信號穩定

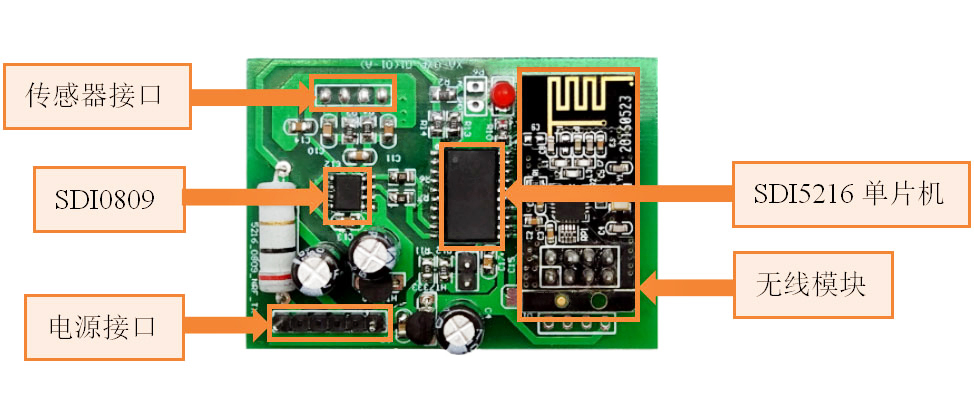

無線發射板

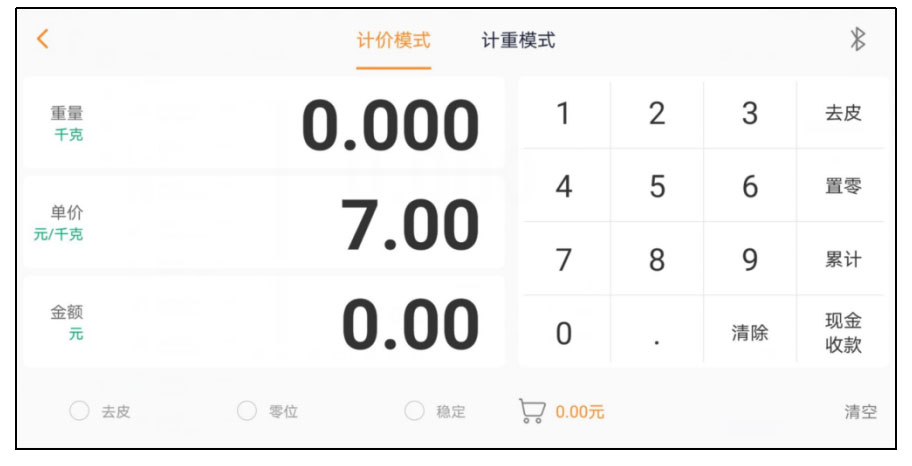

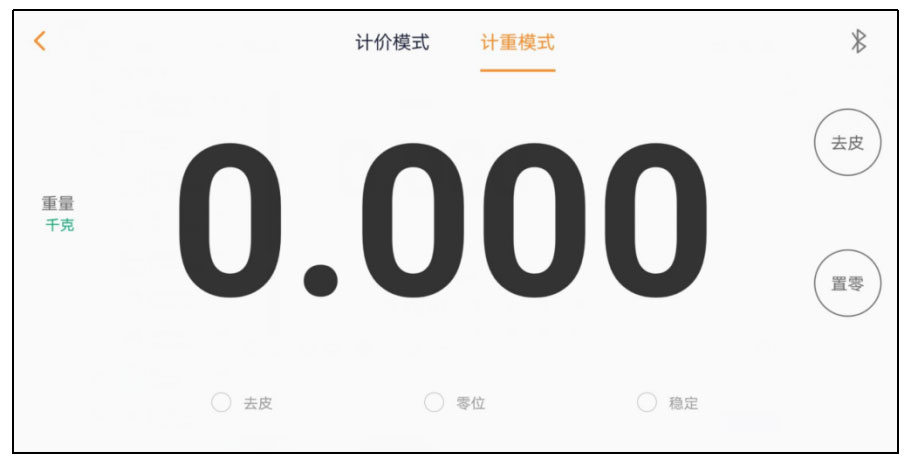

APP部分界面
