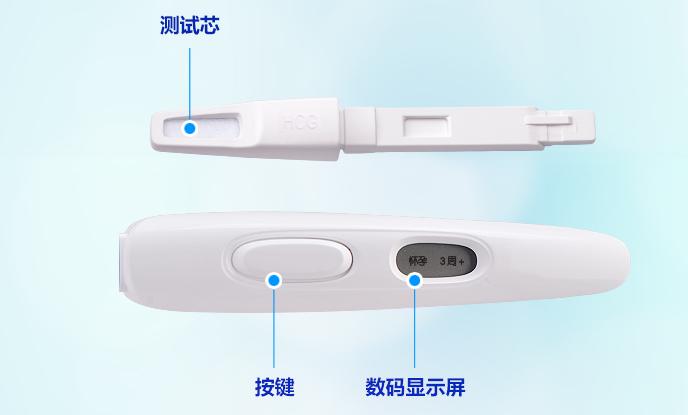

此電子驗孕棒方案采用SDI5209PSS-X2芯片,是一款內部集成了高精度24位Sigma-Delta結構 ADC的MCU,還具16位PWM和8位SAR結構的ADC。先往試紙照射特定的光線,然后通過24位ADC采集試紙反射回來的光強信號,通過算法判斷出是否懷孕。
電子驗孕棒利用光反射原理,根據反射的光線不同判斷是否懷孕。
當女性懷孕會分泌一種HCG(人絨毛膜促性腺激素),HCG是懷孕女性的胎盤分泌的一種促性腺激素,隨血液分布于全身,作用于靶器官,尿液中也存在一定濃度的HCG,根據人體尿液中的人絨毛膜促性腺激素來檢測。
測量過程:
1、往HCG試紙滴入尿液;
2、HCG試紙發生化學反應;
3、光照射反應區;
4、接收反射回來的光;
5、根據反射回來的光信號分析是否懷孕,然后將結果顯示在lcd屏上。
由于工作電流比較低,空間大小有限,采用2節L768紐扣電池串聯供電(3v),經過2.5v穩壓管給MCU和電路供電。當試紙插入時,按壓住電源彈片,電池才接通,不存在待機功耗。
由于試紙反應結果是紅色,采用紅綠二種顏色作為光源,間歇點亮照射反應試紙,當發生化學反應時,信號變化明細。
光傳感器:光電二極管
原理:光電二極管和普通二極管一樣,也是由一個PN結組成的半導體器件。也具有單方向?qū)щ娞匦裕?,在電路中不是用它作整流原件,而是通過它把光信號轉換成電信號。那么它是怎樣把光信號轉換成電信號的呢?大家知道,普通的二極管在反向電壓作用處于截止?fàn)顟B(tài),只有流過微弱的反向電流,光電二極管在設計和制作時盡量使PN結的面積相對較大,以便接收入射光。光電二極管是在反向電壓作用在工作的,沒有光照時,反向電流極其微弱,叫暗電流;有光照時,反向電流迅速增大到幾十微安,稱為光電流。光的強度越大,反向電流也越大。光的變化引起光電二極管的電流變化,這就可以把光信號轉換成電信號。成為光傳感器件。
