本方案采用SDI5221+SDI7768設計開發,SDI7768是一款高精度電能IC,能測量交流電壓有效值、電流有效值、有功功率、無功功率、電壓頻率、累計電量等多種交流電參數。SDI5221是一款高性能51內核MCU,內置LCD驅動極大程度的簡化了外圍電路。
● 工作電壓極限范圍:85V-265V
● 額定電壓:220V
● 額定電流:10.00A
● 額定功率:2500.0W
● 輸入頻率:50Hz±5%
● 計量精度:2級
● 工作溫度:-10~60℃;儲存濕度:≤85% RH
1、常規操作:

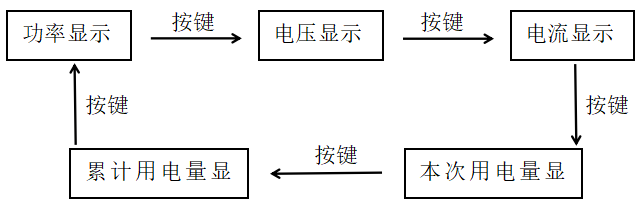

通過按鍵切換顯示界面
2、清除累計電量:
在電量顯示界面長按按鍵能清除電量數據
3、校表操作:
將未校表過的模塊接入220V,5A單相電,穩定后長按按鍵,等蜂鳴器連續響兩聲后校表就完成了。
注意:校表只能在程序燒錄以后校表一次,已經校表過的模塊不能再次校表。
1、高精度:測量精度高達1%,達到國家電表1級計量標準

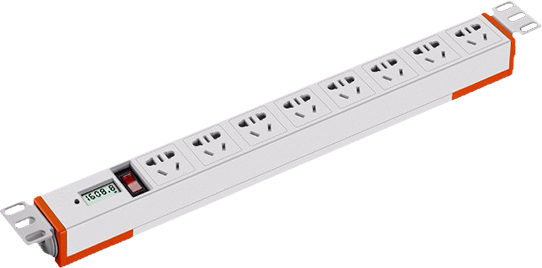

2、應用靈活:本產品的端子版可將計量電路及顯示創新性的集成在插頭上使得本品極易改裝到一些沒有計量功能的插座或者電器產品上。
3、多功能:采用國家電網專用計量芯片,能檢測多種交流電參數,精度高,顯示界面豐富,直觀易懂。相對市場上已有的計量插座具備結構簡單、性能穩定、成本低廉、功能強大、操作簡單、易于維修等優勢。
4、功率報警:當用電功率過大時,插座會發出報警聲而且報警功率可設置,可以根據實際的應用場景設置合理的報警功率。從而能防止功率過大而產生不可預料的事故;
