產品特性
● 計量
◆ 提供三路Σ-△ADC
◆ 有功電能誤差在1500:1 動態范圍內<0.1%,支持IEC62053-22:2003 標準要求
◆ 無功電能誤差在1500:1 動態范圍內<0.1%,支持IEC62053-23:2003 標準要求
◆ 提供兩路電流和一路電壓有效值測量,在400:1 動態范圍內,有效值誤差<0.5%
◆ 潛動閾值可調
◆ 提供反相功率指示
◆ 提供電壓通道頻率測量
◆ 提供電壓通道過零檢測
● 軟件校表
◆ 電表常數(HFConst)可調
◆ 提供增益和相位校正
◆ 提供有功、無功和有效值offset 校正
◆ 提供無功相位補償
◆ 提供小信號校表加速功能
◆ 提供配置參數自動校驗功能
● 提供SPI/RSIO 接口
● 具有電源監控功能
● 單+5V 電源供電,功耗典型值為32mW
● 內置2.5V±3% 參考電壓,溫度系數典型值25ppm/℃

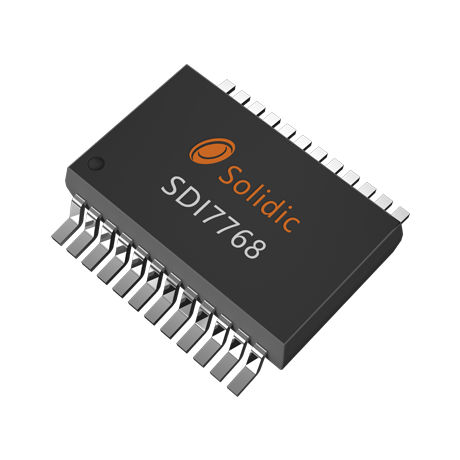

● 封裝形式:SSOP24

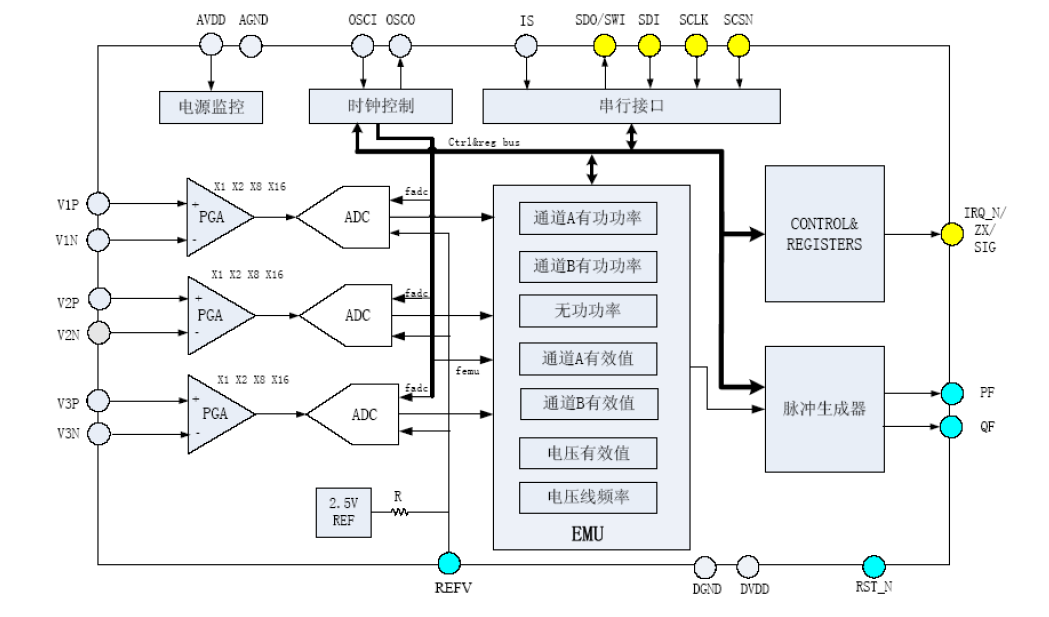

框圖
