JS-R297為第三代2.4G無線模組(紅色),其工作在通用頻段2400~2483MHz范圍內,該模組集成射頻收發(fā),支持三種不同的傳輸數率250Kbps、1Mbps、2Mbps。操作簡單,可用微控制器SPI接口控制模組工作及通信
SPI接口,數據IO電壓范圍:2.2~3.3V

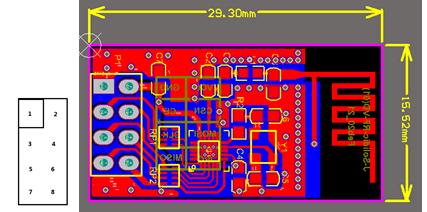

引腳序號 | 引腳定義 |
1 | GND |
2 | VCC 電壓范圍2.2~3.3V |
3 | CE 開啟信號,激活TX或者RX功能 |
4 | CSN SPI片選信號 |
5 | CLK SPI時鐘信號 |
6 | MOSI SPI輸入信號 |
7 | MISO SPI 輸出信號 |
8 | IRQ 中斷引腳,低電平有效 |
● 工作電壓支持1.9~3.6V
● 通信數率支持250Kbps、1Mbps、2Mbps
● SPI最高速率可達8Mbps
● 支持長度為32、64字節(jié)
● 支持自動應答、自動重傳
◆ 無線遙控
◆ 有源無線標簽
◆ 智能家居及安防系統
◆ 工業(yè)傳感器及無線工控設備
