24位ADC-SDI0809A-X1 是一款 24位無失碼的高分辨率低電壓模數轉換器。低電壓特性確保SDI0809A-X1 能在 1.5V 電源電壓下依然能保持高精度和很強的抗干擾性能，適合用在各種低功耗的方案中。SDI0809A-X1內 部 采 用 3 階Sigma-Delta 結構，內部集成 2 倍-2048 倍增益，可方便的應用到各類微弱信號測量系統中，如：電子秤、數字壓力傳感器、血壓計等。

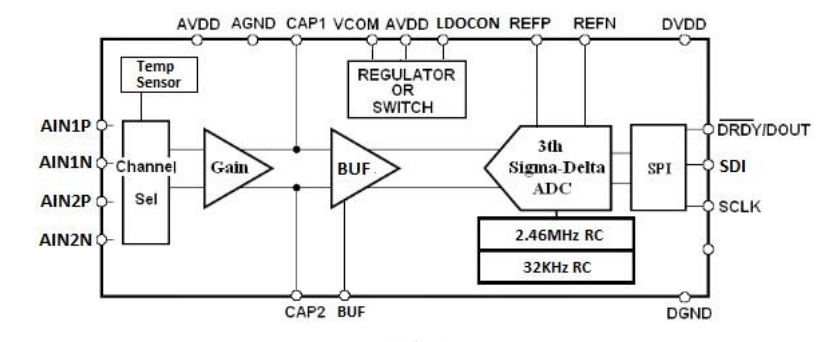

24位ADC-SDI0809A-X1內部有三個通道，其中有一個通道連接內置溫度傳感器?？梢苑奖愕臏y量溫度。SDI0809A-X1提供參考源輸出（VCOM輸出 1.5V），亦可做簡單的控制開關使用（VCOM輸出 AVDD）。通過 VCOM，可對外部傳感器進行供電，以及進行方便的省電關斷。SDI0809A-X1內部集成（2-2048）倍增益放大器。當 VREFP=3.3V（PGA = 128 倍）時，具有 20.7 位有效位（ENBO），等效輸入噪聲為 15nV；SDI0809A-X1通過SDI管腳對芯片進行配置。

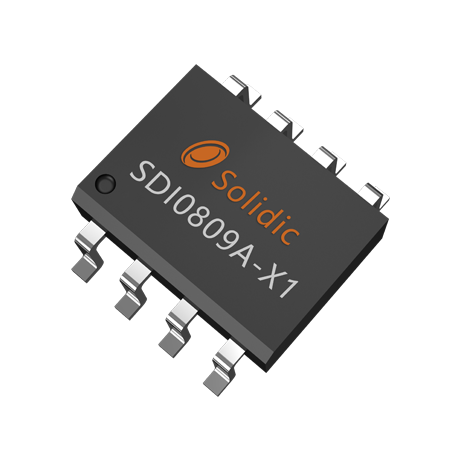

SDI0809A-X1提供SOP16封裝。
24位分辨率（無失碼）
20.7位有效位(ENBO 128倍放大、10Hz輸出、3.0V)
18.2位不動碼
內部集成可編程增益：
2、4、8、16、32、128、256、1024、2048倍
輸出碼率可選（Hz）：
0.625、1.25、2.5、5、10、20(默認)、40、80、160、320、640、1280、2560、5120
內部參考電壓輸出：
VCOM可輸出1.5V，或AVDD
三路差分輸入通道（其中第三通道為內部溫度傳感器）
采用SPI數據輸出接口（2線或者3線）
低工作電壓：1.5v – 3.0v
休眠功耗：最低 < 0.1uA
電子秤、氣壓計；
數字壓力傳感器；
血壓計等醫療儀器；
微弱信號測量及工業控制
