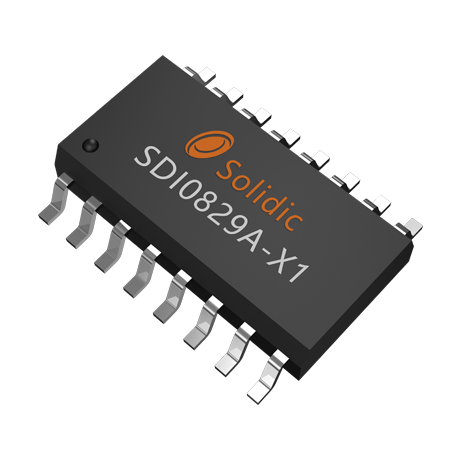

24位ADC-SDI0829 系列是一款24 位無失碼的高分辨率低電壓模數轉換器。低電壓特性確保SDI0829 能在1.5V 電源電壓下依然能保持高精度和很強的抗干擾性能,適合用在各種低功耗的方案中。

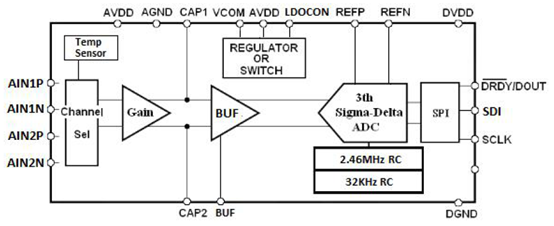

24位ADC-SDI0829 系列內部采用3 階Sigma-Delta 結構,內部集成2 倍-2048 倍增益,可方便的應用到各類微弱信號測量系統中,如:電子秤、數字壓力傳感器、血壓計等。
SDI0829 系列內部有三個通道,其中有一個通道連接內置溫度傳感器。可以方便的測量溫度。
SDI0829 系列提供參考源輸出(VCOM 輸出1.5V),亦可做簡單的控制開關使用(VCOM輸出AVDD)。通過VCOM,可對外部傳感器進行供電,以及進行方便的省電關斷。
模數轉換芯片SDI0829 系列內部集成(2-2048)倍增益放大器。當VREFP=3.3V(PGA = 128 倍)時,具有20.7 位有效位(ENBO),等效輸入噪聲為15nV;
SDI0829 系列通過SDI 管腳,對芯片進行配置。
