24位ADC-SDI0818是一款24位無失碼的高分辨率模數轉換器(ADC),該芯片采用3階Sigma-Delta結構,內部集成128倍增益放大器,可以方便的應用到各類微弱信號測量系統中,如:電子秤、數字壓力傳感器、血壓計等。

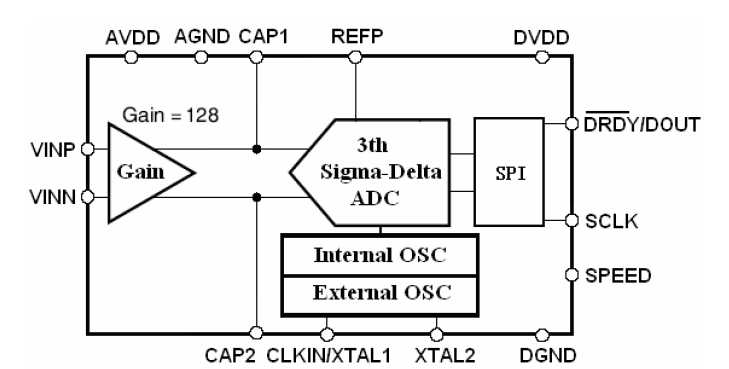

24位ADC-SDI0818采用差分形式的模擬輸入,參考電壓VREFP可直接連接到模擬電源,簡化系統設計。模擬部分信號經過三階Sigma-Delta調制器后進入4階的數字濾波系統,最終輸出碼率為10Hz、80Hz可選。
當輸出為10Hz時,對50Hz、60Hz噪聲抑制(-100dB),方便在強電源噪聲環境下應用。
SDI0818內部集成128倍增益放大器。當VREF=5V時,具有19.5位有效位(ENBO),等效輸入噪聲為50nV;
在電子秤應用中,經過外圍MCU的算法處理,SDI0818的精度還會更高,能實現至少60000點以上的電子秤精度。

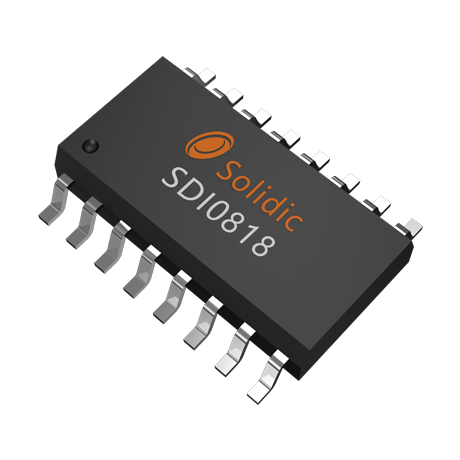

SDI0818提供DIP16、SOP16封裝。
